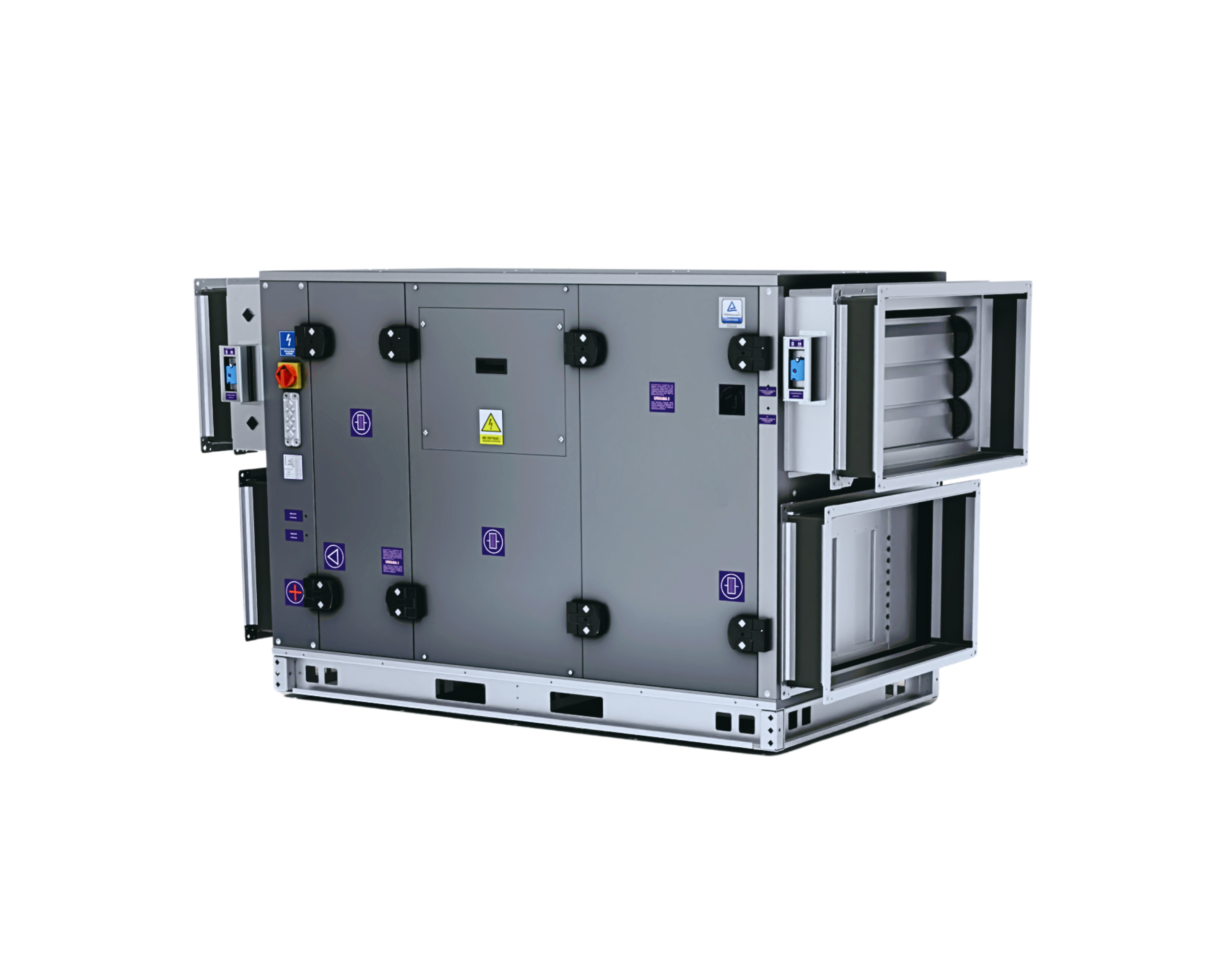

Компактная вентиляционная установка
BS/BD Compact-R

Описание продукта

Вентиляционная установка BS/BD Compact-R обеспечивает полную функциональность при уменьшенных габаритах. Выпускаются 5 типоразмеров с расходом от 700 до 9500* м³/час. Разработанная линейка продуктов обеспечит комфорт и оптимальный уровень вентиляции для таких помещений, как магазины, рестораны, мастерские, офисы и конференц-залы, помещения в школах и дошкольных учреждениях, а также в других общественных местах.



81%
Загрузить спецификацию продукта
Производительность
от 700 до 9 500 м3/ч
Устройство
напольного типа
Система автоматизации
Plug&Play
Типы фильтров
Кассетные M5, M7
Исполнение

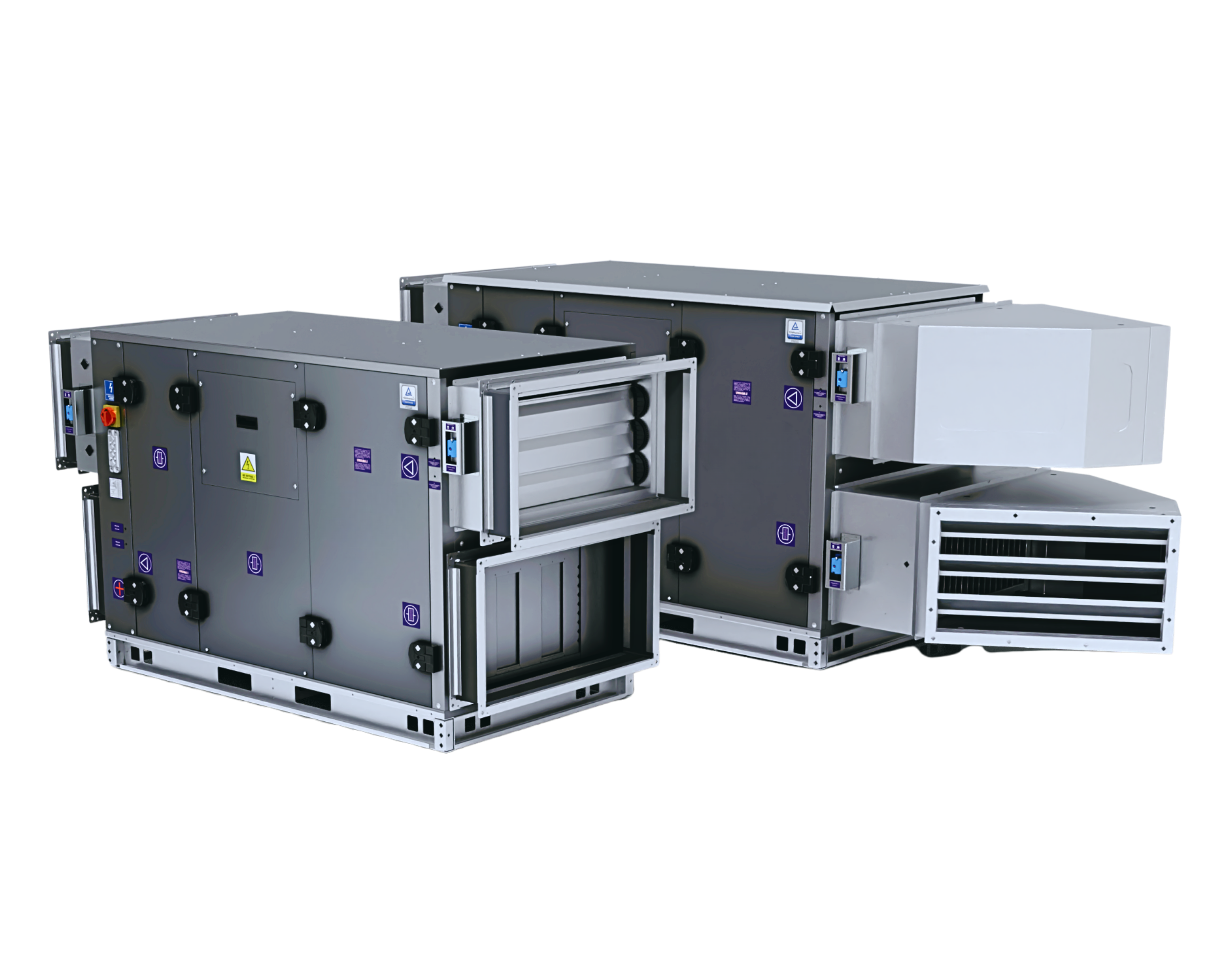

BS – внутреннее, BD – наружное
Эффективность
рекуперации тепла
до 81%
Назначение
Офисы, магазины, рестораны, детские сады, небольшие общественные здания

Особенности продукта

Вентиляционные установки линейки BS/BD COMPACT - R оборудованы встроенным водяным или электрическим нагревателем. Благодаря этому устройство легко адаптируется к целевому помещению и имеет меньшие размеры. Несомненным преимуществом устройства является использование современного и безопасного саморегулирующегося электрического нагревателя на основе PTC-нагревателей, что позволяет поддерживать значительно более низкую температуру радиатора, полностью исключая риск перегрева системы и получая большую поверхность теплообмена. BS/BD Compact-R соответствует требованиям директивы EcoDesign 2018. Установки BS/BD COMPACT - R оснащены роторным рекуператором тепла, который обеспечивает эффективность рекуперации энергии до 81%.

  • диапазон расходов: 700 - 9500 м3/ч
  • 5 возможных типоразмеров
  • компактные размеры конструкции
  • высокая эффективность рекуперации энергии
  • стандарт Plug&Play (заводская кабельная проводка)
  • современная система автоматизации
  • энергосберегающие и тихие ЕС-двигатели класса IE4
  • электрический PTC / водяной нагреватель
  • шаговый двигатель с защитой от конденсата - IP44

Конструкция

Серия BS/BD-COMPACT-R состоит из 5 типоразмеров, но ограничений на более крупные устройства нет. Возможен выбор индивидуального устройства с точки зрения материалов и расхода воздуха. Вентиляционная установка серии BS/BD-COMPACT-R выполнена по самонесущей технологии без алюминиевых профилей. Внешние кожухи установок выполнены из наружного стального листа с алюцинковым покрытием, внутреннего листа, оцинкованного с обеих сторон, а пространство между ними заполнено минеральной ватой. Установки оснащены штуцерами для соединения с воздуховодами. Изоляция из минеральной ваты имеет хорошие термические и акустические характеристики, толщина изоляции составляет 50 мм. Размещение всех функциональных секций в одном корпусе делает габариты устройства компактными, что облегчает его транспортировку, сборку и эксплуатацию. Установка поставляется как комплектное устройство с автоматикой и кабельной проводкой. Устройство выполнено в стандарте plug & play.

Шаговый двигатель с защитой от конденсата - IP44

Электрический PTC / водяной нагреватель

Функциональные ручки-петли

Современная система автоматизации

Высокоэффективные ЕС-двигатели

(с классом эффективности IE4)

Варианты

Выберите свою установку

Размер установки Габаритные размеры Расход воздуха Гибкие соединения Роторный рекуператор
[mm] [m3/h] [B1xH1] [диаметр]
длина (B) Высота (H) Ширина (L) min. max.
1 1500 850 700 500 1200 600x325 550
2 1550 1000 850 700 2000 750x400 650
3 1550 1080 100 1500 2400 900x425 750
4 1650 1230 1150 2000 3500 1050x500 950
5 1850 1440 1400 3500 5500 1300x600 1200
6 1950 1640 1600 5500 7500 1500x700 1400
7 2000 1840 1800 7500 9500 1700x800 1600

Автоматика
Plug&Play

Для изготовляемых установок VBW Engineering поставляет комплексные системы автоматики. Компания также предоставляет услуги по монтажу, запуску и сервисному обслуживанию устройств квалифицированным опытным персоналом. На основании консультации с заказчиком каждый раз осуществляется подбор управления устройствами к специфике объекта и индивидуальным потребностям пользователя.

Идея системы автоматизации PLUG & PLAY состоит в том, чтобы подготовить систему управления установкой таким образом, чтобы она немедленно была готова к работе.
VBW Engineering предлагает установки для кондиционирования и вентиляции с заводской системой автоматизации. Внутренняя проводка и распределительное устройство с контроллером, установленное на установке.

&PLUGPLAY
&PLUGPLAY

Преимущества использования
системы PLUG & PLAY

Сокращение времени монтажа и ввода в эксплуатацию
(снижение затрат)
Ввод в установки эксплуатацию без помех
вызванных сложными погодными условиями
Электрические соединения выполнены и проверены
квалифицированными специалистами
Сертифицированные
кабели, электрические клеммы, сертифицированные коробки и кабельные соединения
