VBW • BD

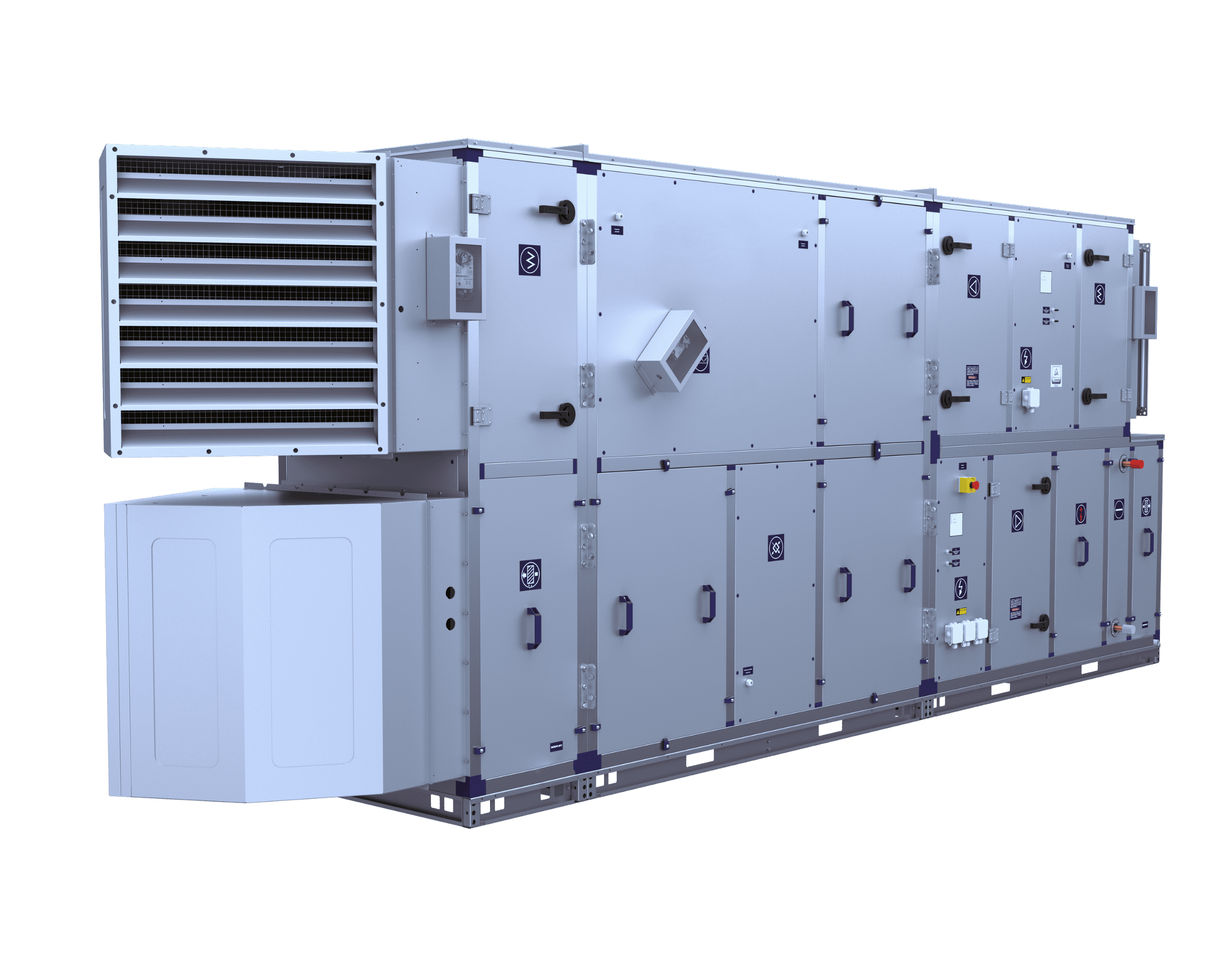

Centrala sekcyjna - zewnętrzna

Opis produktu

Centrala wentylacyjno – klimatyzacyjna wielkogabarytowa. Typ urządzenia stojące o wydajności 700 – 100 tyś m³/h (z możliwością indywidualnej konfiguracji urządzenia o wydajności powyżej 100tyś m³/h). Przeznaczona do potrzeb wielkogabarytowych pomieszczeń zewnętrznych: biura, obiekty sportowe, obiekty kulturowe, hale, hurtownie, kompleksy przemysłowe, budynki użyteczności publicznej.

92%

pobierz kartę produktu

Wydajność

700 do 100 tyś m³/h

Typ urządzenia

Stojące

System automatyki

Plug&Play
*opcja

Rodzaj filtrów

od G1 do H14
(wstępne
dokładne
absolutne
węglowe
elektrostatyczne
UV)

Wykonanie

Zewnętrzne

Sprawność
odzysku ciepła

Do 92%

Zastosowanie zewnętrzne

kompleksy przemysłowe, biura, hotele, hale, budynki publiczne

Cechy produktu

Produkt oferowany jest w wykonaniu standardowym, basenowym oraz higienicznym. Centrale z serii BD przystosowane są do montażu na zewnątrz pomieszczeń. Elastyczny dobór sekcji funkcjonalnych gwarantuje w centrali BS dopasowanie jej do indywidualnych potrzeb i preferencji klienta.

wersja w wykonaniu basenowym
wersja w wykonaniu higienicznym
wersja z podzespołami w wykonaniu przeciwwybuchowym
posiada renomowany certyfikat Eurovent
22 standardowe wersje (z możliwością indywidualnego dopasowania)
filtry klasy: od G1 do H14 (wstępne, dokładne, absolutne, węglowe, hepa, elektrostatyczne, UV)
nagrzewnica wodna/ parowa/ glikolowa/ elektryczna
chłodnica wodna/ glikolowa/ freonowa
sekcja nawilżania
sekcja tłumienia
zespół wentylatorowy
możliwość indywidualnej konfiguracji urządzenia o wydajności
powyżej 100 tyś m³/h
pełna automatyka
opcjonalnie: system automatyki Plug&Play

Konstrukcja

W centralach klimatyzacyjne BD wykorzystywane są dwa rozwiązania technologiczne dotyczące konstrukcji obudowy. Rozwiązanie stosowane dotychczasowo oparte są na szkielecie ze słupków aluminiowych oraz rozwiązaniu opartym na konstrukcji samonośnej. Osłony zewnętrzne wykonane są z blachy Magnelis ZM310. Izolację stanowi wełna mineralna, grubość izolacji standardowa 50 mm (na specjalne zamówienie klienta 70 mm). Zastosowanie konkretnej konstrukcji zależy od wydatku powietrza, konfiguracji urządzenia oraz parametrów obróbki powietrza założonych dla danego modelu urządzenia.

Nagrzewnica gazowa

Możliwość konfiguracji urządzenia z nagrzewnicą gazową

Konstrukcja sekcyjna

z izolacją 50/70mm

Wysokosprawne silniki EC

spełniające normę IE4

Indywidualne dopasowanie

parametrów i wielkości urządzenia

Przygotowany do zastosowań

zewnątrz budynków

Zastosowany specjalny dach

wykonany z blachy alucynk

Zastosowana czerpnia i wyrzutnia zewnętrzna

Specjalne wykonania

Higieniczne, Basenowe, z podzespołami przeciwwybuchowymi

Centrala dopasowana do Twoich potrzeb

Centrale sekcyjne BS umożliwiają ustawienie dowolnej konfiguracji sekcji do uzyskania określonej obróbki powietrza, przy użyciu szerokiej gamy podzespołów w ramach danej funkcji. Ideą central sekcyjnych jest umożliwienie elastycznego doboru sekcji funkcjonalnych, gwarantujących spełnienie najbardziej wyspecjalizowanej obróbki powietrza. Elastyczny dobór sekcji funkcjonalnych gwarantuje w centrali BS dopasowanie jej do indywidualnych potrzeb inwestycji i preferencji klienta.

Automatyka
i Plug&Play

Do produkowanych central, dostarczamy na życzenie klienta kompletne układy automatyki. Firma świadczy również usługi montażu, uruchomienia i serwisowania urządzeń przez wykwalifikowany, doświadczony personel. Na podstawie konsultacji z zamawiającym, sterowanie urządzeniami dostosowane jest za każdym razem do specyfiki obiektu oraz indywidualnych potrzeb użytkownika.

Ideą opcjonalnego układu automatyki PLUG & PLAY jest przygotowanie systemu sterowania centralą, w taki sposób, by umożliwiała gotowość urządzenia do natychmiastowej pracy.
VBW Engineering oferuje centrale klimatyzacyjno-wentylacyjne wraz z fabrycznym układem automatyki. Wewnętrznym okablowaniem i rozdzielnicą wraz ze sterownikiem, zamontowaną na centrali.

Zalety zastosowania
systemu PLUG & PLAY

Skrócony czas montażu i uruchomienia
(obniżenie kosztów)

Uruchomienie centrali bez zakłóceń
spowodowanych trudnymi warunkami atmosferycznymi

Podłączenia elektryczne wykonane i sprawdzone przez
wykwalifikowaną kadrę techników

Certyfikowane
przewody końcówki elektryczne, atestowane puszki i przyłącza kablowe

Gazowy moduł grzewczy

Gazowy Moduł Grzewczy jest urządzeniem przeznaczonym do
wytwarzania ciepła, które przekazywane jest do pomieszczeń
systemem wentylacji. Urządzenie jest produkowane wg dyrektywy
GAR, co potwierdza uzyskany znak CE. Gazowy Moduł Grzewczy
gwarantuje wysoką efektywność pracy oraz niespotykaną dotąd
łatwość montażu i obsługi.

Zakres mocy	Przy przepływach powietrza	Modulacja mocy
2kW - 350kW	150m³/h - 26500m³/h (lub większa)	1:10 (pojedyncze)
20kW - 700kW	300m³/h - 53000m³/h (lub większe)	1:20 (podwójne)
