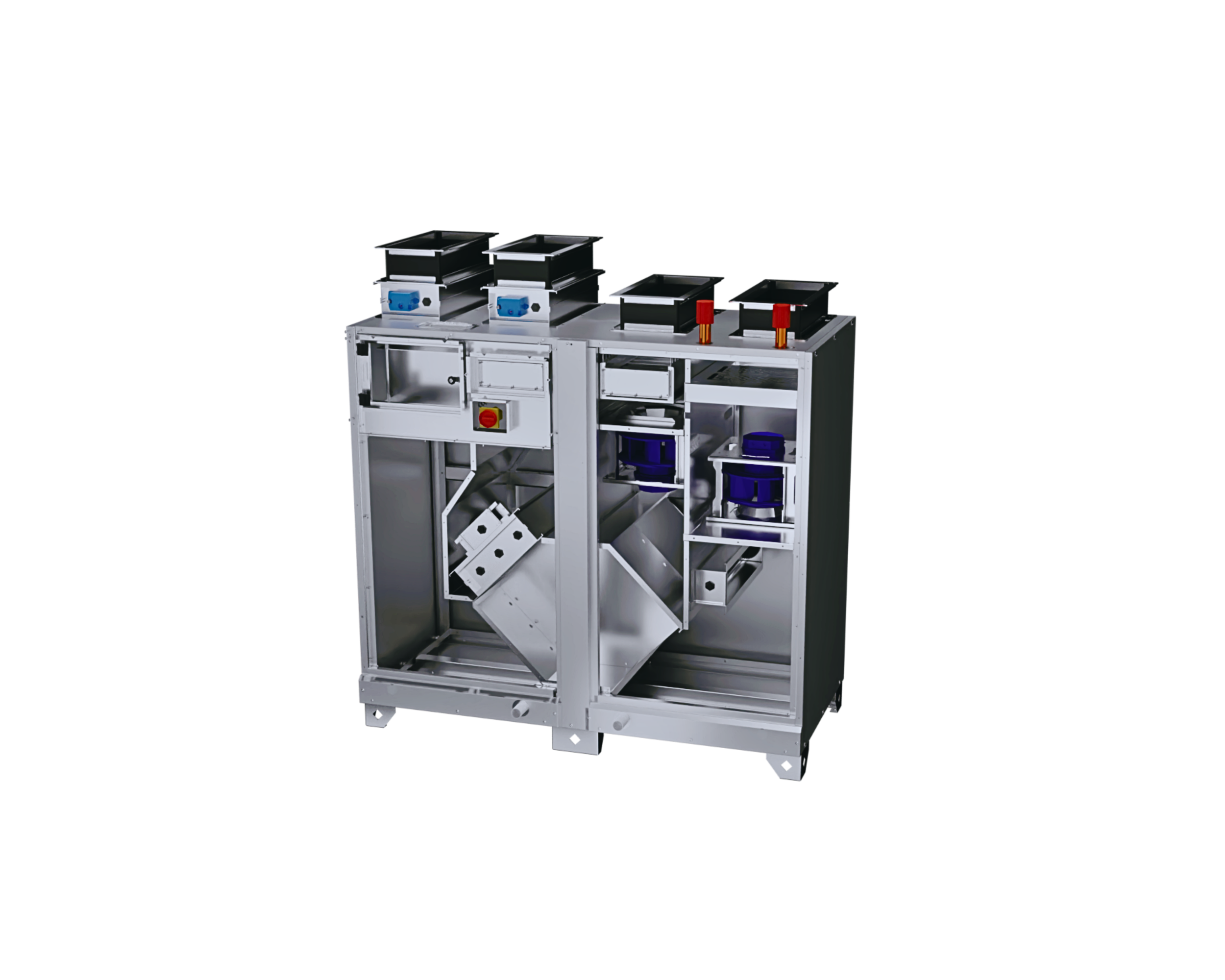

Urządzenie kompaktowe
BO-Vesta²H

Opis produktu

Centrale kompaktowe BO-VESTA²-H to wysokosprawne urządzenia nawiewno-wywiewnymi z wymiennikiem przeciwprądowym w wersji z nagrzewnicą wodną, elektryczną oraz z pompą ciepła. Dodatkowo oferujemy urządzenie w specjalnym wykonaniu basenowym oraz z komorą recyrkulacyjną. Urządzenia z serii BO-VESTA zaprojektowane zostały specjalnie z myślą o małogabarytowych pomieszczeniach takich jak: biura, sklepy, małe obiekty użyteczności publicznej. Centrale kompaktowe BO-VESTA²-H produkowane są w 5 wielkościach, pokrywających wydatek powietrza w zakresie od 500 do 6000 m3/h.



91%
pobierz kartę produktu
Wydajność
500 do 6000m³/h
Typ urządzenia
Stojące
System automatyki
Plug&Play
*opcja
Rodzaj filtrów
(ISO)
Coarse (G4)
ePM10 (M5)
ePM1 (F7)
Wykonanie
Wewnętrzne
Specjalne wykonanie
Basenowe
Zastosowanie
Biura, sklepy, restauracje, szkoły, małe obiekty publiczne

Cechy produktu

Centrale BO są urządzeniami nawiewno-wywiewnymi z wysokosprawnym odzyskiem ciepła, z energooszczędnymi cichymi, wydajnymi zespołami wentylatorowymi. Dzięki zastosowaniu takich podzespołów oraz specjalnej konstrukcji obudowy otrzymaliśmy urządzenie pozwalające na znaczne zmniejszenie kosztów eksploatacji urządzenia.

Każde urządzenie wykonane jest na zasadzie plug&play co wpływa na dużą oszczędność pracy i czasu przy instalacji urządzenia. Urządzenia te są kompaktowe, estetyczne a zastosowana konstrukcja i niewielkie wymiary powodują, że są łatwe w instalacji i obsłudze. Automatyka stanowi zintegrowany układ z konstrukcją urządzenia, charakteryzuje się dużą funkcjonalnością i intuicyjnym interfejsem.

  • filtry klasy:
    ISO Coarse 65% (G4)
    ISO ePM10 50% (M5)
    ISO ePM1 70% (F7)
  • wentylatory z silnikami EC (o klasie sprawności IE4)
  • podłączenia kanałów i elektryki od góry
  • nagrzewnica elektryczny, wodna i z pompą ciepła
  • wysokosprawny przeciwprądowy wymiennik heksagonalny
  • opcjonalnie: system automatyki Plug&Play
  • opcjonalnie: wykonanie w wersji basenowej
  • opcjonalnie: wersja wykonania z komorą recyrkulacyjną

Konstrukcja

Centrala wykonana jest w technologii samonośnej bez profili aluminiowych. Osłony zewnętrzne wykonane są z blachy Magnelis ZM310, wypełnienie pomiędzy nimi stanowi wełna mineralna. Izolacja z wełny mineralnej posiada dobre właściwości termiczne i akustyczne, grubość izolacji to 50 mm. Umieszczenie wszystkich sekcji funkcjonalnych w jednej obudowie oraz podłączenie kanałów od góry powoduje, że gabaryty są niewielkie co ułatwia montaż i obsługę urządzenia. Istnieje możliwość zakupu centrali bez automatyki VBW Engineering. Wykonanie urządzenia w opcji plug&play pozwala na oszczędność pracy i czasu na instalację. Ze względu na dostęp do urządzeń, centrale typu BO wykonywane są w jednej z dwóch dostępnych wersji:

  • PRAWEJ - patrząc zgodnie z kierunkiem przepływu powietrza po prawej stronie centrali znajdują się zdejmowane osłony i króćce kolektorów wymienników.
  • LEWEJ - patrząc zgodnie z kierunkiem przepływu powietrza po lewej stronie centrali znajdują się zdejmowane osłony i króćce kolektorów wymienników.

Ponadto króćce kolektorów wymienników mogą być wyprowadzone na stronę przeciwną do strony obsługowej.

Wysoka sprawność odzysku ciepła do 91%

Nowatorska konstrukcja

(eliminacja mostków ciepła, redukcja poziomu hałasu)

Dwa zespoły wysokosprawnych wentylatorów EC

Warianty

Wybierz swoją centralę

Wielkość centrali Masa Wymiary Wydajność powietrza Zużycie energii
[kg] [mm] [m3/h] [kW]
szer. (B) wys. (H) dł. (L) min. max. moc silnika moc nagrz. elektr
MINI 85 550 600 1100 300 500 0.17 3
1 240 750 1350 1600 500 1600 0.5 - 0.78 3 - 12
2 485 (575*) 900 1700 2050 1600 2800 0.78 - 1.35 3 - 18
3 650 (740*) 1150 1750 2200 2800 4500 1.35 - 2.5 3 - 24
4 860 (960*) 1300 1950 2300 4500 6000 2.5 3 - 27

* Masa urządzenia z pompą ciepła

Automatyka
i Plug&Play

Do produkowanych central, dostarczamy na życzenie klienta kompletne układy automatyki. Firma świadczy również usługi montażu, uruchomienia i serwisowania urządzeń przez wykwalifikowany, doświadczony personel. Na podstawie konsultacji z zamawiającym, sterowanie urządzeniami dostosowane jest za każdym razem do specyfiki obiektu oraz indywidualnych potrzeb użytkownika.

Ideą opcjonalnego układu automatyki PLUG & PLAY jest przygotowanie systemu sterowania centralą, w taki sposób, by umożliwiała gotowość urządzenia do natychmiastowej pracy.
VBW Engineering oferuje centrale klimatyzacyjno-wentylacyjne wraz z fabrycznym układem automatyki. Wewnętrznym okablowaniem i rozdzielnicą wraz ze sterownikiem, zamontowaną na centrali.

&PLUGPLAY
&PLUGPLAY

Zalety zastosowania
systemu PLUG & PLAY

Skrócony czas montażu i uruchomienia
(obniżenie kosztów)
Uruchomienie centrali bez zakłóceń
spowodowanych trudnymi warunkami atmosferycznymi
Podłączenia elektryczne wykonane i sprawdzone przez
wykwalifikowaną kadrę techników
Certyfikowane
przewody końcówki elektryczne, atestowane puszki i przyłącza kablowe
