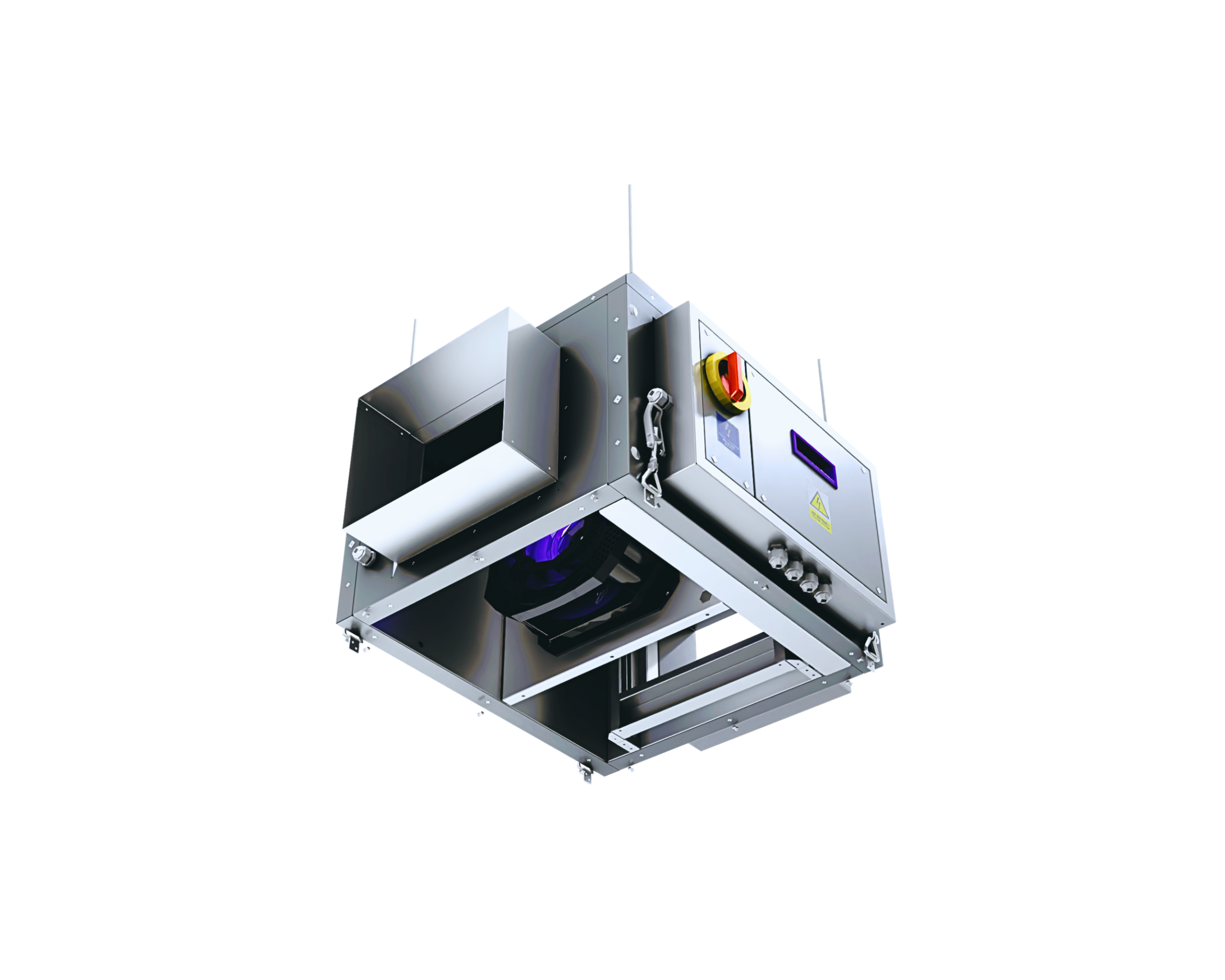

Urządzenie podwieszane
SPS Minibox

Opis produktu

Kompaktowa centrala nawiewno-wyciągowa SPS-MINIBOX w wykonaniu standardowym przystosowana jest do współpracy z zewnętrznymi systemami kanałów wentylacyjnych. Technologia nowoczesnych silników EC gwarantuje minimalne zużycie energii oraz zapewnia płynną regulację wydatku powietrza przy cichej pracy jednostki.

pobierz kartę produktu
Wydajność
400 do 2100m³/h
Typ urządzenia
Podwieszane
System automatyki
Plug&Play
*opcja
Funkcja
filtracja
wentylacja
grzanie
Rodzaj filtrów
(ISO)
Coarse (G4)
ePM10 (M5)
ePM1 (F7)
Wykonanie
Wewnętrzne
Zastosowanie
Biura, sklepy, restauracje, siłownie, małe obiekty publiczne

Cechy produktu

SPS-MINIBOX – to nawiewne lub wywiewne urządzenie, przeznaczone do wentylacji i klimatyzacji pomieszczeń małogabarytowych (biura, budynki małej przedsiębiorczości, budynki użyteczności publicznej, przedszkola, kluby fitness, kawiarnie). SPS-MINIBOX —to podwieszana lub stojąca kompaktowa centrala wentylacyjna w wykonaniu wewnętrznym wyprodukowana w standardzie PLUG&PLAY, wyposażona jest w filtry panelowe, wentylatory z silnikami EC (o klasie sprawności IE4).

  • filtry panelowe klasy:
    ISO Coarse 65% (G4)
    ISO ePM10 50% (M5)
    ISO ePM1 70% (F7)

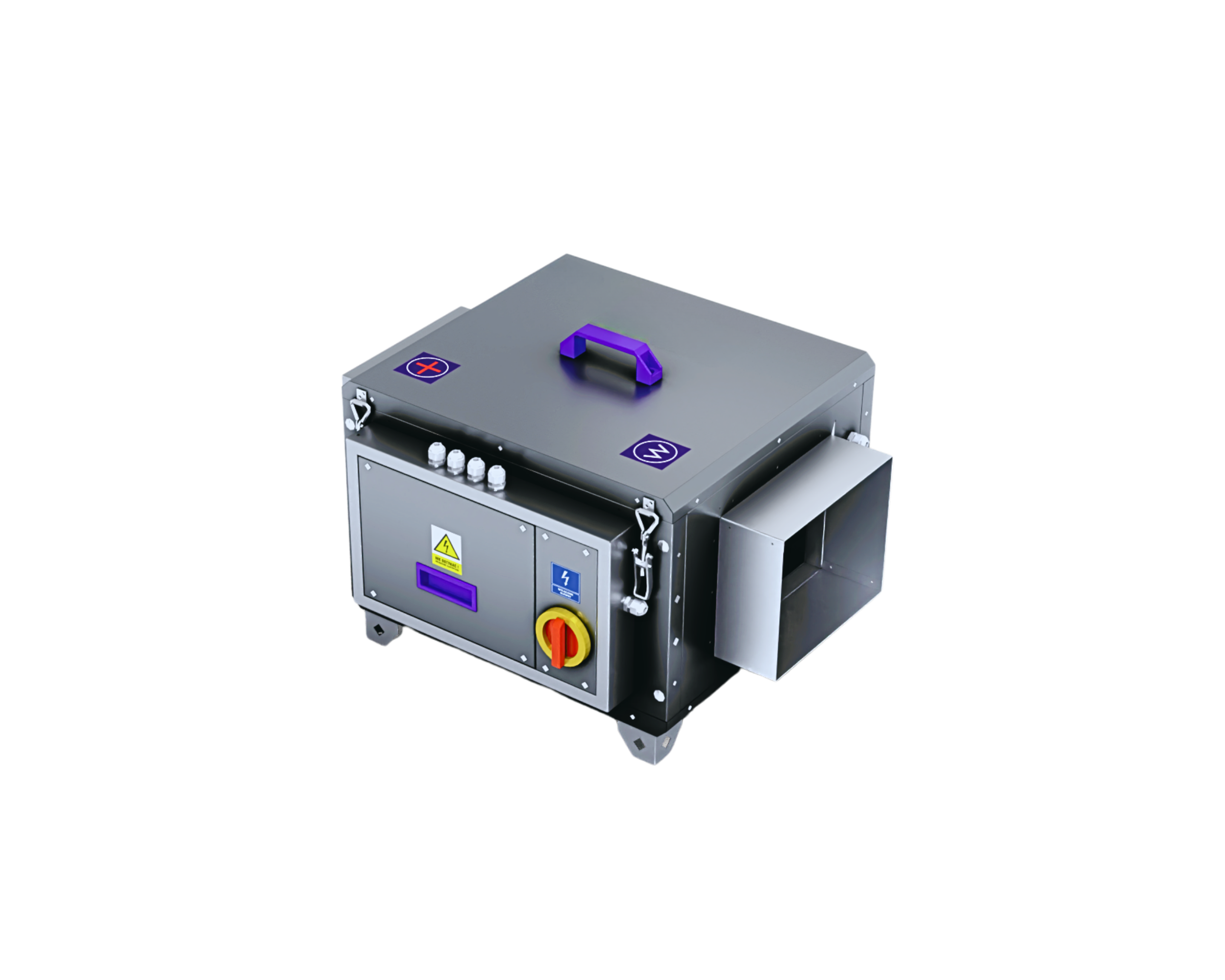

  • posadowienie: podwieszane lub stojące
  • kompaktowe wymiary
  • wysokosprawne wentylatory z silnikami EC (IE4)
  • funkcja: filtracja, wentylacja, grzanie
  • nagrzewnica wodna / opcjonalnie nagrzewnica elektryczna
  • opcjonalnie: system automatyki Plug&Play

Konstrukcja

Obudowa SPS-MINIBOX jest nowatorska konstrukcją samonośną, w której płaszcz wewnętrzny poszycia stanowi jednocześnie przepony dla poszczególnych wsadów urządzenia. Osłony wykonane są z blachy Magnelis ZM310, a wypełnienie między nimi stanowi wełna mineralna, która posiada bardzo dobre właściwości termiczne i akustyczne. Grubość izolacji wynosi 30 mm. Obsługa urządzenia zapewniona jest od dołu lub od góry oraz z jednej z dwóch stron obsługowych - prawej lub lewej. Osłona dolna / górna mocowana jest na dociskach szybko-mocujących. Typoszereg posiada małe gabaryty, co umożliwia montaż w niewielkich przestrzeniach podsufitowych.

Poszycie zewnętrzne alucynk AZ 185

Kompaktowe wymiary i montaż

w małych przestrzeniach podsufitowych

Samonośna konstrukcja z izolacją 30 mm

Warianty

Wybierz swoją centralę

Wielkość
centrali
Masa Wymiary Sztucer Wydajność
powietrza
Zużycie
energii
[kg] [mm] fi [mm] [m3/h] [kW]
Naw: dł. (L) szer. (B) wys. (H) gł. (b) max. moc silnika moc nagrz. elektr
N-1 31 650(750) 345 300 160 ø160 400 0.17 3 - 6
N-2 34 650(750) 385 300 160 ø200 550 0.17 6 - 9
N-3 39 650(850) 430 375 160 ø250 1000 0.17 13.5 - 18
N-4 45 800(900) 495 395 160 ø315 1250 0.5 18 - 22.5
N-5 53 800(900) 680 395 160 500x250 2000 0.5 - 0.78 27 - 31.5
Wyw:
W-1 15 450 345 300 120 ø160 400 0.17 3 - 6
W-2 17 450 385 300 120 ø260 700 0.17 6 - 9
W-3 19 450 430 375 120 ø250 1100 0.17 13.5 - 18
W-4 22 450 495 395 120 ø315 1700 0.5 18 - 22.5
W-5 26 800(900) 680 395 120 500x250 2100 0.5 - 0.78 27 - 31.5

Automatyka
i Plug&Play

Do produkowanych central, dostarczamy na życzenie klienta kompletne układy automatyki. Firma świadczy również usługi montażu, uruchomienia i serwisowania urządzeń przez wykwalifikowany, doświadczony personel. Na podstawie konsultacji z zamawiającym, sterowanie urządzeniami dostosowane jest za każdym razem do specyfiki obiektu oraz indywidualnych potrzeb użytkownika.

Ideą opcjonalnego układu automatyki PLUG & PLAY jest przygotowanie systemu sterowania centralą, w taki sposób, by umożliwiała gotowość urządzenia do natychmiastowej pracy.
VBW Engineering oferuje centrale klimatyzacyjno-wentylacyjne wraz z fabrycznym układem automatyki. Wewnętrznym okablowaniem i rozdzielnicą wraz ze sterownikiem, zamontowaną na centrali.

&PLUGPLAY
&PLUGPLAY

Zalety zastosowania
systemu PLUG & PLAY

Skrócony czas montażu i uruchomienia
(obniżenie kosztów)
Uruchomienie centrali bez zakłóceń
spowodowanych trudnymi warunkami atmosferycznymi
Podłączenia elektryczne wykonane i sprawdzone przez
wykwalifikowaną kadrę techników
Certyfikowane
przewody końcówki elektryczne, atestowane puszki i przyłącza kablowe
